Impulsowy zasilacz LED – działanie

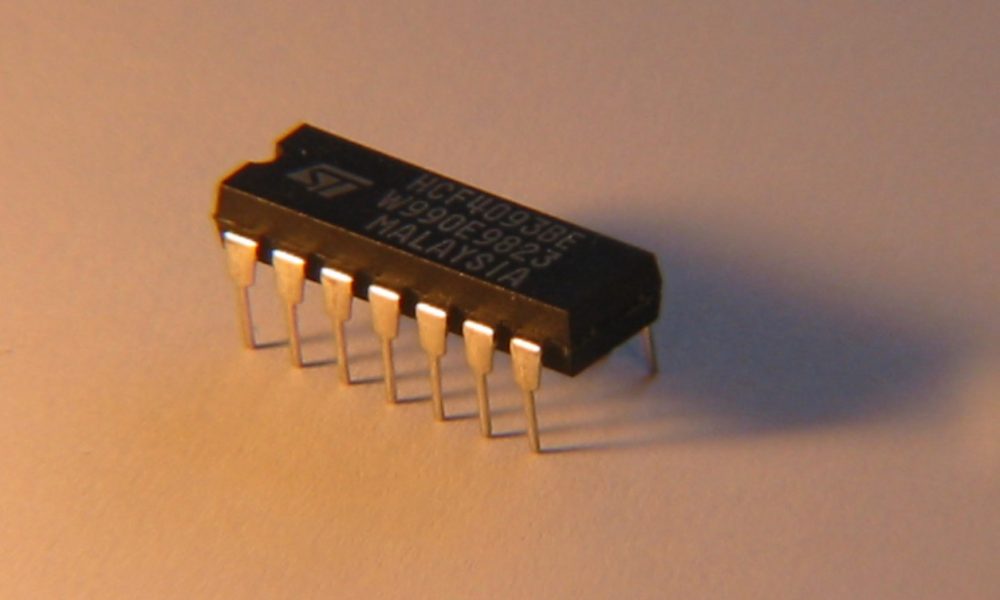

(fot. Pixabay)
Impulsowy zasilacz LED – działanie
Redakcja ChilliTorun.pl
REAKCJE

Głównym zadaniem zasilaczy LED jest zamiana napięcia sieciowego o wartości 230V, dostępnego w gniazdkach, na prąd stały 12V, niezbędny do prawidłowego działania diod w taśmach i listwach LED. Istnieją modele prądowe i napięciowe, z których wyróżniamy transformatory lub przetwornice napięcia. Dzisiaj zajmiemy się drugim typem, zwanym także impulsowym zasilaczem LED

Impulsowy zasilacz LED – budowa

Przetwornica napięcia składa się z:

– zabezpieczenia wejściowego, czyli bezpiecznika,

– mostka Graetza, czyli mostka prostowniczego, którego zadaniem jest zamiana napięcia przemiennego na stałe,

– filtra PFC (Power Factor Correction, czyli poprawa współczynnika mocy),

– kondensatora, zajmującego się wygładzeniem napięcia,

– układów filtrujących, których zadaniem jest filtrowanie napięcia, uniemożliwiające na przedostanie się jakichkolwiek zakłóceń poza zasilacz,

-tranzystora kluczującego, który stabilizuje napięcie, a także wpływa na energooszczędność urządzenia,

– transformatora, który ma wpływ na wydajność oraz bezpieczeństwo urządzenia,

– prostownika,

– filtrów niskonapięciowych, które dodatkowo wygładzają i filtrują napięcie,

-układu sprzężenia zwrotnego, wpływającego na stabilność napięcia,

– układu regulacji napięcia (opcjonalnie).

Działanie impulsowego zasilacza LED

  1. Pierwszą czynnością odbywającą się w impulsowym zasilaczu LED jest prostowanie napięcia za pomocą mostka Graetza.
  2. Następnie napięcie zostaje wygładzone przez kondensatory.
  3. Napięcie przemienne zamienia się w napięcie stałe o wysokiej wartości.
  4. Kondensatory i cewki obniżają zakłócenia napięcia.
  5. Napięcie zostaje obniżone za pomocą transformatora.
  6. Po przejściu przez transformator napięcie jest ponownie prostowane oraz wygładzane przez prostownik, kondensatory oraz cewki.
  7. Tranzystor pilnuje, by na wyjściu zasilacza zawsze panowało napięcie stałe.

Charakterystyka impulsowego zasilacza LED

Przetwornice napięcia charakteryzują się bardzo dobrym zabezpieczeniem oprawy LED przed przepięciami sieci 230V, co jest niezbędne do jej prawidłowego funkcjonowania – diody działające w tej technologii są bardzo czułe na wszelkie zakłócenia napięcia i zasilacz, który ich przed nimi nie chroni, może doprowadzić do zniszczenia całej instalacji. W impulsowych zasilaczach LED jest zastosowanych wiele elementów, których zadaniem jest zatrzymanie wszelkich zakłóceń napięcia – przede wszystkim chodzi tutaj o układy filtrujące, składające się z cewek, kondensatorów i innych elementów – ich ilość jest zależna od typu przetwornicy, najczęściej na zasadzie: im droższe urządzenie, tym lepsze zabezpieczenie.

Zasilacze LED typu impulsowego odznacza także wysoka sprawność, przekładająca się na energooszczędność urządzenia. Tutaj również największe znaczenie ma jakość – jeśli kupimy urządzenie od sprawdzonego producenta, celując w najlepsze modele, zyskamy zasilacz o wysokiej klasie energooszczędności, wypełniony elementami, które mało się grzeją i charakteryzują się długą żywotnością. Dzięki nowoczesnym rozwiązaniom pobierają mało prądu, co przekłada się na oszczędności podczas ich użytkowania.
